کابل شبکه UTP و SFTP چیست؟ انواع و تفاوت‌ آنها

آیا می دانید تفاوت کابل شبکه UTP و SFTP چیست و کدام یک برای نیازهای شبکه شما مناسب تر است؟ در این مقاله به بررسی دقیق انواع، مزایا و معایب هر یک می پردازیم تا بهترین تصمیم را برای پایداری شبکه خود بگیرید.

کابل UTP (Unshielded Twisted Pair) بدون هیچ لایه محافظ اضافی است و برای محیط های با نویز کم و هزینه کمتر مناسب است. در مقابل، کابل SFTP (Screened Foiled Twisted Pair یا Shielded Foiled Twisted Pair) دارای شیلد و فویل محافظ برای کاهش نویز و تداخلات الکترومغناطیسی است و برای محیط های پرنویز و کاربردهای حساس تر توصیه می شود.

📘 کابل شبکه چیست و چرا زوج های تابیده (Twisted Pair) مهم هستند؟

کابل شبکه، که به آن کابل اترنت نیز گفته می شود، یک واسط فیزیکی برای اتصال دستگاه های شبکه به یکدیگر است. این کابل ها از چندین سیم مسی تشکیل شده اند که به صورت زوج های به هم تابیده (Twisted Pair) در کنار هم قرار گرفته اند. این تکنیک تاباندن سیم ها، که توسط الکساندر گراهام بل ابداع شد، برای کاهش تداخلات الکترومغناطیسی (EMI) و تداخلات متقابل (Crosstalk) بین سیم ها طراحی شده است. هر زوج سیم، سیگنال را به صورت تفاضلی منتقل می کند که به حذف نویزهای مشترک کمک شایانی می کند. بدون این پیچش ها، سیگنال ها به راحتی توسط میدان های الکترومغناطیسی خارجی و حتی سیگنال های سیم های مجاور تحت تأثیر قرار می گرفتند و کیفیت انتقال داده به شدت کاهش می یافت.

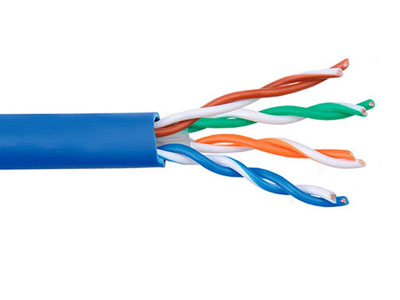

📘 کابل شبکه UTP چیست؟

UTP مخفف عبارت Unshielded Twisted Pair به معنی «زوج های به هم تابیده بدون شیلد» است. همان طور که از نامش پیداست، این نوع کابل فاقد هرگونه لایه محافظ فلزی (شیلد یا فویل) در اطراف زوج سیم ها یا کل کابل است. کابل UTP از چهار زوج سیم مسی به هم تابیده تشکیل شده است که هر کدام با یک روکش پلاستیکی عایق بندی شده اند و سپس همه آن ها درون یک روکش بیرونی قرار می گیرند. عدم وجود شیلد باعث می شود این کابل ها انعطاف پذیرتر، سبک تر و ارزان تر باشند. به همین دلیل، UTP پرکاربردترین نوع کابل شبکه در محیط های اداری، خانگی و شبکه های کوچک است که میزان نویز محیطی در آن ها کم است. با این حال، در محیط های با نویز الکترومغناطیسی بالا (مانند نزدیکی کابل های برق یا تجهیزات صنعتی)، کابل UTP ممکن است دچار افت کیفیت سیگنال و خطا در انتقال داده شود.

در کابل های UTP، تنها مکانیزم کاهش نویز، پیچش زوج سیم ها است. هرچه تعداد پیچش ها در واحد طول بیشتر باشد (مثلاً در Cat6 نسبت به Cat5e)، مقاومت کابل در برابر تداخلات داخلی و خارجی بیشتر می شود.

📘 کابل شبکه SFTP چیست؟

SFTP مخفف عبارت Screened Foiled Twisted Pair یا Shielded Foiled Twisted Pair به معنی زوج های به هم تابیده تماما شیلددار و فویل دار است. این کابل ها برای محافظت در برابر نویزهای الکترومغناطیسی و تداخلات رادیویی (RFI) طراحی شده اند. ساختار SFTP شامل لایه های حفاظتی متعددی است: هر زوج سیم به صورت جداگانه با یک فویل آلومینیومی (Foil) محافظت می شود و سپس تمام این زوج های فویل پیچ شده، توسط یک شیلد بافته شده (Braided Shield) که معمولاً از جنس مس یا آلومینیوم است، احاطه می شوند. این شیلد کلی نیز زیر روکش بیرونی کابل قرار می گیرد. این لایه های محافظتی باعث می شوند کابل SFTP در محیط های با نویز بالا، مانند کارخانه ها، مراکز داده، یا در کنار کابل های برق فشار قوی، عملکرد بسیار پایداری داشته باشد. البته این محافظت اضافی، به معنای افزایش وزن، قطر و قیمت کابل است و نصب آن نیز کمی پیچیده تر از UTP است.

برای اثربخشی کامل شیلد در کابل SFTP، اتصال صحیح کابل به زمین (Grounding) از طریق کانکتورها و پچ پنل های شیلددار ضروری است. در غیر این صورت، شیلد می تواند خود به عنوان آنتن عمل کرده و نویز را جذب کند.

🏷️ بررسی انواع لایه های حفاظتی (نام گذاری کابل ها)

برای درک کامل تفاوت ها، باید با سیستم نام گذاری کابل های شبکه که بر اساس ساختار حفاظتی آن ها است، آشنا شویم. این نام گذاری ها معمولا به صورت X/YTP هستند که X نشان دهنده لایه حفاظتی کلی کابل و Y نشان دهنده لایه حفاظتی زوج سیم ها است.

کابل FTP چیست؟

FTP مخفف Foiled Twisted Pair (یا F/UTP) است. در این نوع کابل، تمام چهار زوج سیم به هم تابیده، به صورت کلی توسط یک لایه فویل آلومینیومی محافظت می شوند. اما زوج سیم ها به صورت جداگانه فویل یا شیلد ندارند. کابل FTP نسبت به UTP مقاومت بیشتری در برابر نویز دارد و از آن در محیط هایی با نویز متوسط استفاده می شود. قیمت آن نیز از UTP بالاتر و از SFTP کمتر است. این کابل ها معمولاً نیاز به اتصال به زمین دارند.

کابل STP چیست؟

STP مخفف Shielded Twisted Pair (یا U/FTP) است. در این نوع، هر زوج سیم به صورت جداگانه با یک فویل یا شیلد محافظت می شود، اما کل کابل فاقد شیلد یا فویل کلی است. این ساختار به کاهش کراس تاک (تداخل بین زوج سیم ها) کمک می کند. کابل های STP معمولاً در محیط های صنعتی و برای کاربردهای حساس که نیاز به حفظ یکپارچگی سیگنال در هر زوج سیم دارند، استفاده می شوند.

کابل FFTP چیست؟

FFTP مخفف Foiled Foiled Twisted Pair است. در این ساختار، هر زوج سیم به صورت جداگانه با فویل محافظت می شود و علاوه بر آن، کل کابل نیز توسط یک لایه فویل کلی پوشانده شده است. این نوع کابل محافظت بسیار خوبی در برابر تداخلات الکترومغناطیسی و کراس تاک ارائه می دهد و در واقع یک گام بالاتر از FTP و STP قرار می گیرد. FFTP اغلب در استاندارد Cat7 و بالاتر استفاده می شود.

🏷️ تفاوت های کلیدی کابل UTP و SFTP در یک نگاه

برای تصمیم گیری آگاهانه، لازم است تفاوت های اصلی این دو نوع کابل را به طور دقیق بررسی کنیم. این تفاوت ها در ساختار، عملکرد، هزینه و کاربرد خود را نشان می دهند.

📘 چه زمانی از کابل SFTP استفاده کنیم؟

انتخاب کابل SFTP به شرایط محیطی و نیازهای خاص پروژه شما بستگی دارد. در موارد زیر، استفاده از SFTP بسیار توصیه می شود:

• محیط های پرنویز الکترومغناطیسی (EMI):اگر کابل کشی شما در نزدیکی موتورهای الکتریکی بزرگ، ژنراتورها، ترانسفورماتورها، کابل های برق فشار قوی، یا تجهیزات صنعتی قرار دارد، SFTP ضروری است.
• محیط های با تداخل فرکانس رادیویی (RFI):در صورت وجود فرستنده های رادیویی، آنتن ها یا تجهیزات بی سیم قدرتمند در نزدیکی مسیر کابل، SFTP به حفظ یکپارچگی سیگنال کمک می کند.
• کابل کشی Outdoor (فضای باز):کابل های SFTP اغلب با روکش های مقاوم در برابر شرایط جوی (مانند اشعه UV، رطوبت و تغییرات دما) تولید می شوند و محافظت بیشتری در برابر عوامل محیطی و همچنین نویزهای خارجی ارائه می دهند.
• فواصل طولانی تر و سرعت های بالا:برای انتقال داده با سرعت ۱۰ گیگابیت بر ثانیه یا بالاتر در فواصل نزدیک به ۱۰۰ متر، SFTP پایداری و عملکرد بهتری را تضمین می کند و از افت سیگنال جلوگیری می کند.
• سیستم های حساس مانند دوربین مداربسته تحت شبکه (IP Camera):در این سیستم ها، نویز می تواند منجر به افت کیفیت تصویر، تأخیر یا قطعی شود؛ SFTP این مشکلات را به حداقل می رساند.
• مراکز داده و سرور روم ها:در محیط های با تراکم بالای تجهیزات و کابل کشی، SFTP برای جلوگیری از کراس تاک و حفظ عملکرد بهینه شبکه حیاتی است.

🏷️ راهنمای خرید کابل شبکه مناسب پروژه شما

انتخاب کابل شبکه مناسب، فراتر از صرفاً UTP یا SFTP بودن آن است. باید به چندین فاکتور کلیدی دیگر نیز توجه کنید تا از عملکرد بهینه شبکه خود اطمینان حاصل کنید.

بررسی استاندارد Cat (Cat5e, Cat6, Cat7)

استاندارد Category (Cat) به سرعت و پهنای باند قابل پشتیبانی توسط کابل شبکه اشاره دارد. هرچه عدد Cat بالاتر باشد، کابل قادر به انتقال داده با سرعت بیشتر و در پهنای باند وسیع تر است:

• Cat5e:پشتیبانی تا ۱ گیگابیت بر ثانیه در ۱۰۰ متر. هنوز هم برای بسیاری از شبکه های خانگی و اداری کوچک کافی است.
• Cat6:پشتیبانی تا ۱ گیگابیت بر ثانیه در ۱۰۰ متر و تا ۱۰ گیگابیت بر ثانیه در فواصل کوتاه تر (حدود ۵۵ متر). پرکاربردترین کابل در شبکه های مدرن.
• Cat6a:پشتیبانی تا ۱۰ گیگابیت بر ثانیه در ۱۰۰ متر. مناسب برای مراکز داده و شبکه های پرسرعت.
• Cat7:پشتیبانی تا ۱۰ گیگابیت بر ثانیه در ۱۰۰ متر و حتی بالاتر. معمولاً SFTP یا FFTP است و برای محیط های بسیار حساس و پرسرعت طراحی شده.

انتخاب بر اساس نوع نصب (Indoor در برابر Outdoor)

روکش بیرونی کابل ها نیز برای محیط های مختلف طراحی شده اند:

• کابل های Indoor:این کابل ها معمولاً با روکش PVC یا LSZH (Low Smoke Zero Halogen) عرضه می شوند. PVC ارزان تر است اما در صورت آتش سوزی دود سمی تولید می کند. LSZH در برابر آتش سوزی مقاوم تر است و دود سمی تولید نمی کند، بنابراین برای فضاهای بسته و عمومی توصیه می شود.
• کابل های Outdoor:این کابل ها دارای روکش های مقاوم در برابر رطوبت، اشعه UV، تغییرات دما و آسیب های فیزیکی هستند. روکش PE (Polyethylene) رایج ترین نوع برای کابل های فضای باز است. کابل های SFTP Outdoor به دلیل محافظت مضاعف در برابر نویز و عوامل محیطی، گزینه ایده آلی برای نصب در فضای باز هستند.

اگرچه کابل SFTP گران تر است، اما در محیط های چالش برانگیز، هزینه اضافی آن در مقایسه با هزینه های ناشی از قطعی شبکه، عیب یابی و از دست رفتن داده ها، بسیار ناچیز است و یک سرمایه گذاری هوشمندانه محسوب می شود.

📘 برندهای برتر کابل شبکه در بازار ایران

انتخاب برند معتبر، تضمین کننده کیفیت و پایداری کابل شبکه است. در بازار ایران، چندین برند شناخته شده وجود دارند که محصولات با کیفیتی را ارائه می دهند:

• Nexans (نگزنس):یک برند فرانسوی با سابقه طولانی در تولید انواع کابل های شبکه، از جمله UTP و SFTP با استانداردهای بالا. نگزنس در بازار جهانی و ایران بسیار معتبر است.
• Legrand (لگراند):نیز یک شرکت فرانسوی است که علاوه بر تجهیزات پسیو شبکه (کیستون، پچ پنل)، کابل های شبکه با کیفیت بالا نیز تولید می کند. محصولات لگراند به دلیل کیفیت ساخت و دوام بالا شناخته شده اند.
• Belden (بلدن):یک شرکت آمریکایی که در زمینه کابل های تخصصی و صنعتی شهرت دارد. کابل های شبکه بلدن به خصوص برای کاربردهای حساس و محیط های صنعتی توصیه می شوند.
• Prysmian (پریسمیان):یک شرکت چندملیتی ایتالیایی که یکی از بزرگترین تولیدکنندگان کابل در جهان است و کابل های شبکه با کیفیت بالا را نیز در سبد محصولات خود دارد.
• Brand-X (مثال برند): همچنین می توانید به برندهای داخلی و خارجی دیگری که در بازار ایران عرضه می شوند، توجه کنید. توصیه می شود همیشه از تامین کنندگان معتبر خرید کنید و به گواهینامه های استاندارد کابل توجه داشته باشید.

❓ تفاوت اصلی در نحوه اتصال به زمین (ارتینگ) بین کابل UTP و SFTP چیست؟

کابل UTP به دلیل نداشتن شیلد، نیازی به اتصال به زمین ندارد. اما در کابل SFTP، شیلد فلزی باید به درستی به زمین متصل شود تا نویزهای جذب شده را تخلیه کند و از تداخل جلوگیری نماید. این کار معمولاً از طریق کانکتورها و پچ پنل های شیلددار (Shielded) انجام می شود.

❓ آیا کابل شبکه SFTP برای مصارف خانگی و ادارات کوچک ضروری است؟

خیر، در اکثر محیط های خانگی و اداری کوچک که نویز الکترومغناطیسی و رادیویی کمی وجود دارد، کابل UTP (به خصوص Cat6) عملکرد کاملاً کافی و مقرون به صرفه ای را ارائه می دهد. SFTP بیشتر برای محیط های صنعتی، مراکز داده و فضاهای پرنویز توصیه می شود.

❓ تاثیر جنس هادی (مس یا CCA) بر کیفیت کابل شبکه چیست؟

جنس هادی تاثیر زیادی بر کیفیت دارد. کابل های با هادی مس خالص (Solid Copper) بهترین عملکرد را در انتقال سیگنال، کاهش افت و پشتیبانی از PoE (Power over Ethernet) دارند. کابل های CCA (Copper Clad Aluminum) که از آلومینیوم با روکش مس ساخته شده اند، ارزان ترند اما مقاومت الکتریکی بالاتری دارند و برای فواصل طولانی و PoE توصیه نمی شوند.

❓ آیا می توان از کابل SFTP در داکت های مشترک با کابل برق استفاده کرد؟

بله، یکی از مزایای اصلی کابل SFTP، مقاومت بالای آن در برابر تداخلات الکترومغناطیسی است. به همین دلیل، استفاده از آن در داکت ها یا کانال های مشترک با کابل های برق، به مراتب امن تر و موثرتر از UTP است و احتمال نویز و افت سیگنال را به حداقل می رساند.

❓ علائم خرابی یا نویز شدید در کابل های شبکه چیست؟

علائم شامل کاهش سرعت شبکه، قطعی های مکرر، از دست رفتن بسته های داده (Packet Loss)، خطاهای CRC در لاگ های شبکه و در موارد دوربین مداربسته، افت کیفیت تصویر یا پرش تصویر است. این موارد می توانند نشانه ای از نویز یا خرابی کابل باشند.

📌 جمع بندی

در نهایت، انتخاب بین کابل شبکه UTP و SFTP به درک دقیق نیازهای پروژه، محیط نصب و بودجه شما بستگی دارد. کابل UTP گزینه ای اقتصادی و کارآمد برای محیط های کم نویز است، در حالی که SFTP با لایه های حفاظتی پیشرفته خود، پایداری و عملکرد بی نقصی را در محیط های چالش برانگیز و پرنویز ارائه می دهد. با در نظر گرفتن فاکتورهایی مانند استاندارد Cat، جنس هادی و نوع نصب (Indoor/Outdoor)، می توانید بهترین کابل را برای شبکه تان انتخاب کرده و از یک ارتباط پایدار و پرسرعت اطمینان حاصل کنید. به یاد داشته باشید، سرمایه گذاری در کابل کشی با کیفیت، ضامن سلامت و کارایی بلندمدت زیرساخت شبکه شما خواهد بود.
