قرار دادن عکس در سالیدورک
سالیدورک یکی از نرم افزارهای محبوب و قدرتمند طراحی سه بعدی است که در حوزه های مختلف مهندسی از جمله طراحی مکانیکی معماری و صنایع تولیدی کاربرد دارد. گاهی اوقات لازم است که تصاویر مختلف را به مدل های خود اضافه کنید چه برای مرجع و چه برای زیباسازی. در این مقاله به طور ساده و قدم به قدم یاد می گیرید که چگونه عکس های دلخواه خود را در سالیدورک قرار دهید.
چرا باید عکس در سالیدورک قرار دهیم؟
تصاویر در سالیدورک می توانند برای مقاصد مختلفی استفاده شوند :
- مرجع طراحی : زمانی که بخواهید یک قطعه را بر اساس یک تصویر طراحی کنید.
- ارائه و گزارش دهی : اضافه کردن تصاویر به مدل ها برای جذابیت بصری و توضیح بهتر.
- شبیه سازی و تحلیل : در بعضی پروژه ها نیاز است که از تصاویر به عنوان پس زمینه یا مرجع شبیه سازی استفاده شود.
مراحل قرار دادن عکس در سالیدورک
۱. آماده سازی تصویر
ابتدا باید تصویر مورد نظر را آماده کنید :
- فرمت مناسب : معمولاً فایل هایی با فرمت PNG یا JPEG برای وارد کردن مناسب هستند.
- اندازه و کیفیت : اندازه تصویر باید با ابعاد مدل شما هماهنگ باشد. همچنین کیفیت بالا به بهبود دقت کمک می کند.
- پس زمینه شفاف : اگر تصویر شما باید شفاف باشد از ابزارهای ویرایش عکس استفاده کنید.

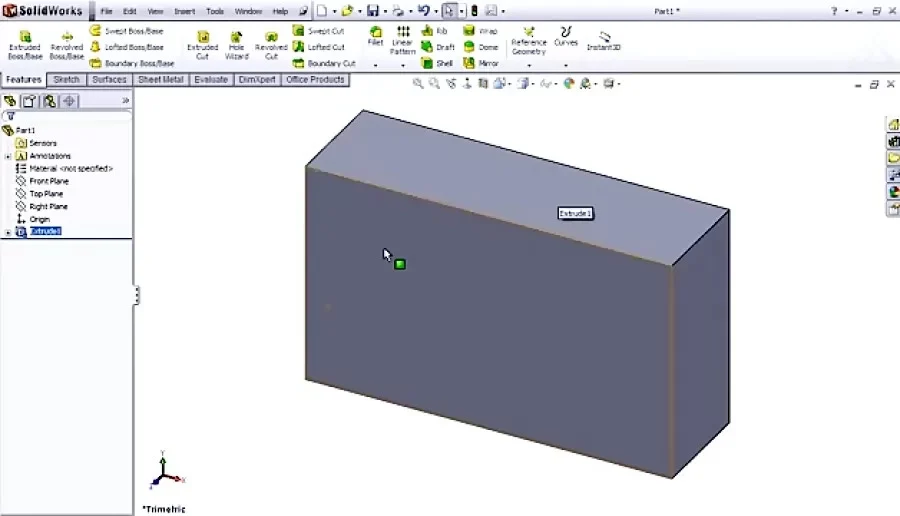

۲. ایجاد یک صفحه ی جدید
برای قرار دادن عکس نیاز دارید که یک صفحه (Plane) ایجاد کنید :
- وارد محیط Sketch شوید.
- یک صفحه مناسب (Front, Top, یا Right) را انتخاب کنید یا یک صفحه جدید ایجاد کنید.

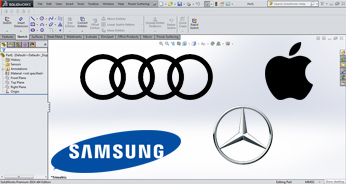

۳. وارد کردن تصویر
برای وارد کردن تصویر به محیط Sketch :
- وارد تب Tools شوید.
- گزینه Sketch Tools را باز کنید.
- گزینه Sketch Picture را انتخاب کنید.
- از پنجره باز شده تصویر مورد نظر خود را انتخاب و باز کنید.
۴. تنظیم تصویر
وقتی تصویر وارد شد می توانید تنظیمات زیر را اعمال کنید :
- اندازه تصویر : از گوشه های تصویر برای تغییر مقیاس آن استفاده کنید.
- چرخش : تصویر را به زاویه دلخواه بچرخانید.
- شفافیت : میزان شفافیت تصویر را تغییر دهید تا بهتر بتوانید با آن کار کنید.
۵. قفل کردن تصویر
پس از تنظیم بهتر است تصویر را قفل کنید تا به طور تصادفی جابجا نشود. برای این کار :
- راست کلیک روی تصویر کنید و گزینه Fix را انتخاب کنید.
نکات حرفه ای
- مرجع طراحی : اگر از تصویر به عنوان مرجع استفاده می کنید مطمئن شوید که ابعاد تصویر دقیقاً با ابعاد مدل شما همخوانی دارد.
- پس زمینه : برای شفاف تر کردن طراحی تصویر را در پس زمینه قرار دهید و Sketch جدیدی روی آن شروع کنید.
- لایه بندی : اگر با چندین تصویر کار می کنید هر تصویر را در یک Sketch جداگانه قرار دهید.
جدول راهنمای وارد کردن تصویر
|
مرحله |
ابزار |
توضیحات |
|
آماده سازی تصویر |
فتوشاپ یا مشابه |
تنظیم کیفیت و پس زمینه تصویر |
|
ایجاد صفحه |
Sketch |
انتخاب صفحه ای که تصویر روی آن قرار می گیرد |
|
وارد کردن تصویر |
Sketch Picture |
قرار دادن تصویر در Sketch |
|
تنظیم تصویر |
ابزارهای Transform |
تغییر اندازه چرخش و شفافیت تصویر |
|
قفل کردن تصویر |
Fix |
جلوگیری از جابجایی ناخواسته تصویر |
مشکلات رایج و راه حل ها
تصویر وارد نمی شود
- اطمینان حاصل کنید که فرمت تصویر پشتیبانی شده باشد.
- مسیر فایل تصویر کوتاه و قابل دسترسی باشد.
تصویر در Sketch جابجا می شود
- از گزینه Fix استفاده کنید تا تصویر ثابت بماند.
کیفیت تصویر پایین است
- تصویری با وضوح بالاتر انتخاب کنید.
- مقیاس تصویر را بزرگ تر نکنید؛ زیرا ممکن است باعث کاهش کیفیت شود.
پرسش های متداول
۱. آیا می توان بیش از یک تصویر وارد کرد؟
بله می توانید چندین تصویر را در Sketch های مختلف وارد کرده و از آنها به صورت هم زمان استفاده کنید.
۲. چگونه می توان تصویر را حذف کرد؟
روی تصویر راست کلیک کرده و گزینه Delete را انتخاب کنید.
۳. آیا امکان تغییر فرمت تصویر در سالیدورک وجود دارد؟
خیر تغییر فرمت باید قبل از وارد کردن تصویر و با استفاده از نرم افزارهای ویرایش عکس انجام شود.
نتیجه گیری
اضافه کردن تصاویر به پروژه های سالیدورک یک مهارت کاربردی است که می تواند در طراحی و ارائه بهتر کمک زیادی کند. با استفاده از این آموزش solidworks شما می توانید به راحتی تصاویر مورد نظر خود را وارد کنید و آنها را به صورت حرفه ای مدیریت کنید.
امیدوارم این مقاله برای شما مفید بوده باشد! اگر سوال یا تجربه ای دارید در بخش نظرات با ما به اشتراک بگذارید. 😊
