راهنمای جامع و تخصصی نصب سیم و کابل در ساختمان ها – اصول ایمنی و استانداردها

راهنمای نصب سیم و کابل در ساختمان ها : اصول تجهیزات و نکات فنی

در هر پروژه ساختمانی سیم و کابل کشی یکی از اصلی ترین بخش هاست. انتخاب مناسب کابل ها نصب اصولی و رعایت استانداردهای ایمنی و کارایی اهمیت زیادی دارد. در این مقاله با جزئیات به اصول عملکرد اجزای اصلی کاربردهای صنعتی و نکات فنی مهم نصب سیم و کابل در ساختمان ها پرداخته می شود.

اصول عملکرد سیم و کابل ها

سیم و کابل ها وظیفه انتقال انرژی الکتریکی را برعهده دارند. اساس عملکرد این تجهیزات بر ایجاد مسیری مقاوم و ایمن برای جریان الکتریکی بنا شده است. در سیم و کابل رساناها (معمولاً مس یا آلومینیوم) با روکشی از مواد عایق پوشانده شده اند که از تماس مستقیم جریان با محیط جلوگیری می کند. برای نصب صحیح این تجهیزات توجه به ولتاژ موردنیاز محیط نصب و استانداردهای بین المللی ضروری است.

اجزای اصلی سیم و کابل

1. رسانا : اصلی ترین جزء کابل که از جنس مس یا آلومینیوم است و جریان الکتریکی را هدایت می کند.
2. عایق : روکشی از مواد عایق برای جلوگیری از نشتی جریان.
3. پوسته خارجی : پوشش حفاظتی برای محافظت از کابل در برابر عوامل محیطی و مکانیکی.
4. شیلد (برای کابل های خاص) : برای جلوگیری از تداخلات الکترومغناطیسی به کار می رود.

استانداردهای نصب سیم و کابل

بر اساس استانداردهای IEC و NFPA سیم و کابل ها باید مطابق با معیارهای ایمنی مقاومت حرارتی و مکانیکی نصب شوند. این استانداردها تضمین می کنند که نصب کابل ها با رعایت اصول ایمنی و کاهش ریسک های ناشی از اتصال کوتاه و حرارت انجام شود.

مراحل نصب سیم و کابل در ساختمان ها

1. بررسی نقشه های الکتریکی : نقشه های الکتریکی باید پیش از شروع کار بررسی شوند تا نوع و مسیر دقیق کابل ها مشخص شود.
2. انتخاب نوع کابل : کابل ها با توجه به شرایط محیطی نوع ساختمان و نوع مصرف انتخاب می شوند.
3. تهیه و برش کابل : طول مناسب کابل ها محاسبه شده و پس از بررسی تجهیزات برش داده می شوند.

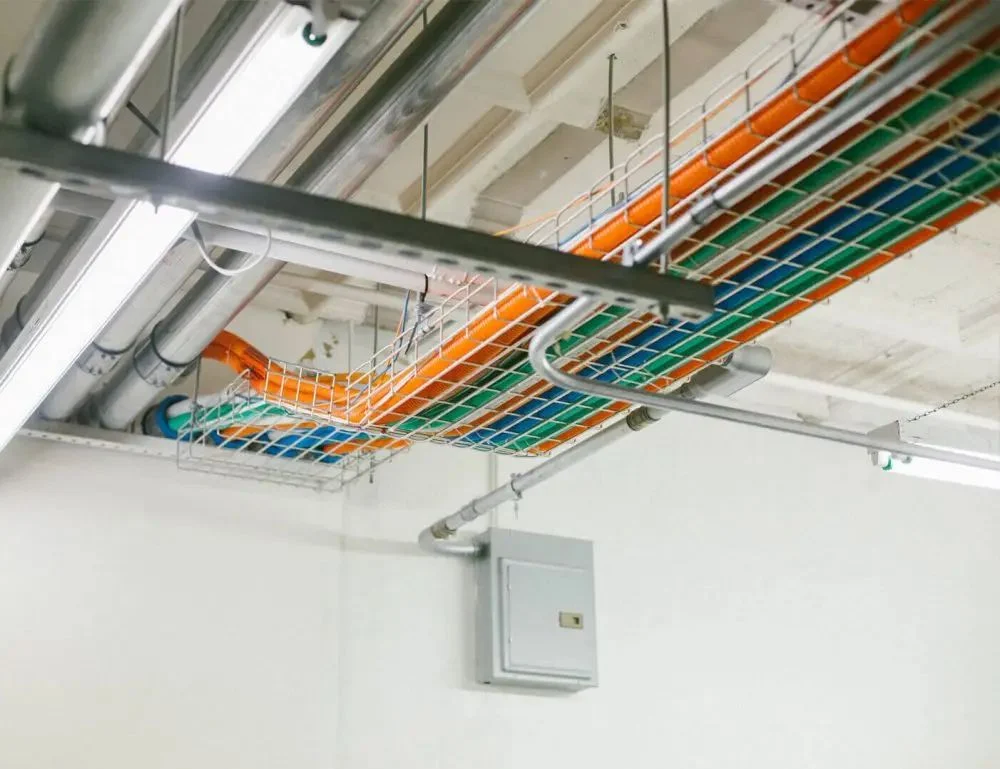

4. مسیرکشی و قراردهی کابل ها : نصب کابل ها در کانال ها و داکت های مخصوص و با فاصله ای ایمن از یکدیگر انجام می شود.
5. اتصال و عایق بندی : پس از قراردهی کابل ها اتصال نهایی برقرار شده و نقاط اتصال عایق بندی می شوند.

نکات فنی مهم در نصب کابل

• محاسبه دقیق جریان : کابل ها باید با توجه به میزان جریان مصرفی انتخاب شوند.
• تهویه مناسب : کابل ها در فضاهای بسته نیاز به تهویه مناسب دارند تا از تجمع گرما جلوگیری شود.
• فاصله گذاری استاندارد : برای جلوگیری از تداخل الکترومغناطیسی فاصله استاندارد بین کابل ها رعایت شود.

کاربردهای صنعتی سیم و کابل ها

در صنایع مختلف از جمله ساختمان سازی خودروسازی پتروشیمی و مخابرات نصب اصولی سیم و کابل نقش حیاتی دارد. در ساختمان سازی از کابل های فشار قوی برای برق رسانی به طبقات استفاده می شود درحالی که در صنایع خودروسازی و پتروشیمی معمولاً کابل های مقاوم در برابر حرارت و فشار به کار می روند.

مثال عملی از کاربرد نصب سیم و کابل در ساختمان سازی

فرض کنید پروژه ای دارید که نیاز به نصب کابل های برق در یک ساختمان مسکونی دارد. کابل ها باید از تابلو برق اصلی به تابلوهای فرعی هر طبقه و سپس به پریزها کلیدها و روشنایی ها منتقل شوند. طبق استاندارد IEC ۶۰۳۶۴ کابل ها باید با فاصله ای معین از دیوارها نصب و عایق بندی شوند.

جدول مشخصات انواع کابل های مورد استفاده در ساختمان

نوع کابل	کاربرد	ویژگی ها
کابل قدرت	تغذیه اصلی	مقاوم در برابر حرارت و فشار
کابل ابزار دقیق	تجهیزات کنترل	دارای شیلد برای جلوگیری از تداخل
کابل آنتن	تجهیزات مخابراتی و تلویزیون	انعطاف پذیر و مقاوم در برابر اشعه
کابل های کواکسیال	شبکه های مخابراتی	مناسب برای انتقال داده با تداخل کم

عوامل مؤثر بر کیفیت نصب سیم و کابل ها

عواملی نظیر نوع کابل نحوه نصب شرایط محیطی و درجه عایق بندی بر کیفیت و ایمنی نصب سیم و کابل ها تأثیرگذارند. کابل ها در محیط هایی با رطوبت بالا یا دمای زیاد نیاز به عایق بندی و حفاظت بیشتری دارند.

استفاده از تکنولوژی های پیشرفته در نصب کابل ها

پیشرفت های فناوری باعث تولید کابل هایی با مقاومت بیشتر وزن کمتر و عایق بندی بهتر شده است. به عنوان مثال استفاده از کابل های فیبر نوری در شبکه های ارتباطی باعث افزایش سرعت و پهنای باند انتقال اطلاعات شده است.

توصیه هایی برای خرید کابل های با کیفیت

هنگام خرید سیم و کابل به استانداردها و مشخصات فنی توجه کنید و از برندهای معتبر تهیه نمایید. همچنین طول کابل و سطح مقطع را مطابق با نیاز پروژه انتخاب کنید. تجربه من از خرید کابل های استاندارد نشان داده که کیفیت کابل نه تنها کارایی بلکه ایمنی ساختمان را تضمین می کند.

نکات نگهداری و عیب یابی سیم و کابل

• بررسی دوره ای : کابل ها باید به طور منظم برای بررسی خرابی یا خراشیدگی چک شوند.
• جایگزینی کابل های آسیب دیده : در صورت مشاهده نشانه های خوردگی یا آسیب کابل تعویض شود.
• تمیز نگه داشتن کابل ها : در طول کابل ها از تماس با مواد شیمیایی و روغنی جلوگیری شود.

نتیجه گیری

نصب صحیح و اصولی سیم و کابل در ساختمان ها تأثیر زیادی در افزایش ایمنی و بهره وری انرژی دارد. انتخاب کابل مناسب رعایت استانداردهای نصب و توجه به نکات نگهداری از عواملی است که در کیفیت و طول عمر سیم و کابل ها مؤثر هستند. با رعایت این اصول نه تنها از هزینه های اضافی تعمیرات جلوگیری می کنید بلکه امنیت بیشتری برای ساکنان ساختمان فراهم می آورید. برای تجرب امنیت بیشتر بهتر است از پارس تکین محصولات خود را خریداری کنید.

پرسش و پاسخ های متداول

۱. چه نوع کابلی برای نصب در فضای باز مناسب است؟ کابل های با عایق PVC و روکش ضدآب مانند کابل های NYRY یا XLPE مناسب نصب در فضای باز هستند.

۲. آیا فاصله بین کابل های برق و مخابراتی اهمیت دارد؟ بله برای جلوگیری از تداخل الکترومغناطیسی بهتر است کابل های برق و مخابراتی با فاصله استاندارد نصب شوند.

۳. چگونه می توان از سالم بودن کابل اطمینان یافت؟ با استفاده از تست های مقاومت عایق و جریان کشی می توان از سلامت کابل ها اطمینان حاصل کرد.

این راهنما با استفاده از استانداردهای بین المللی و تجربه های عملی تهیه شده است و می تواند به عنوان یک مرجع کاربردی برای نصب صحیح سیم و کابل در پروژه های ساختمانی و صنعتی مورد استفاده قرار گیرد
