راهنمای انتخاب بهترین پمپ فاضلاب

در پاسخ به نیازهای متنوع صنایع و تاسیسات زیربنایی طیف گسترده ای از پمپ های فاضلاب طراحی و تولید شده اند که هر کدام برای انتقال سیالات خاص با ویژگی های منحصربه فرد بهینه سازی شده اند. این مقاله به بررسی جامع انواع پمپ های فاضلاب لجن کش و خرد کن دار می پردازد و اصول عملکرد اجزای اصلی کاربردها در صنایع مختلف استانداردهای بین المللی و فناوری های پیشرفته مرتبط با این تجهیزات حیاتی را تشریح می کند. هدف از ارائه این مقاله ارائه اطلاعات فنی دقیق و کاربردی به مهندسان تکنسین ها و متخصصان فعال در صنایع مرتبط با مدیریت و انتقال فاضلاب و سیالات مشابه است تا با درک عمیق تری از این پمپ ها انتخاب و بهره برداری بهینه تری را در پروژه های خود داشته باشند.

پمپ فاضلاب چیست و چه کاربردی دارد؟

پمپ های فاضلاب دستگاه های مکانیکی هستند که برای انتقال سیالات حاوی مواد جامد معلق ذرات درشت لجن و دیگر آلاینده ها طراحی شده اند. برخلاف پمپ های آب تمیز که برای انتقال سیالات خالص و بدون ذرات جامد استفاده می شوند پمپ های فاضلاب قادر به انتقال سیالات ویسکوز و ذرات جامد تا اندازه های مشخصی هستند. کاربرد اصلی این پمپ ها در سیستم های جمع آوری و انتقال فاضلاب شهری و صنعتی تصفیه خانه های فاضلاب صنایع کشاورزی معادن ساخت وساز و بسیاری از فرآیندهای صنعتی دیگر است که نیاز به انتقال سیالات آلوده و حاوی ذرات جامد وجود دارد. انتخاب پمپ فاضلاب مناسب به عواملی مانند نوع سیال میزان ذرات جامد ویسکوزیته هد و دبی مورد نیاز بستگی دارد.

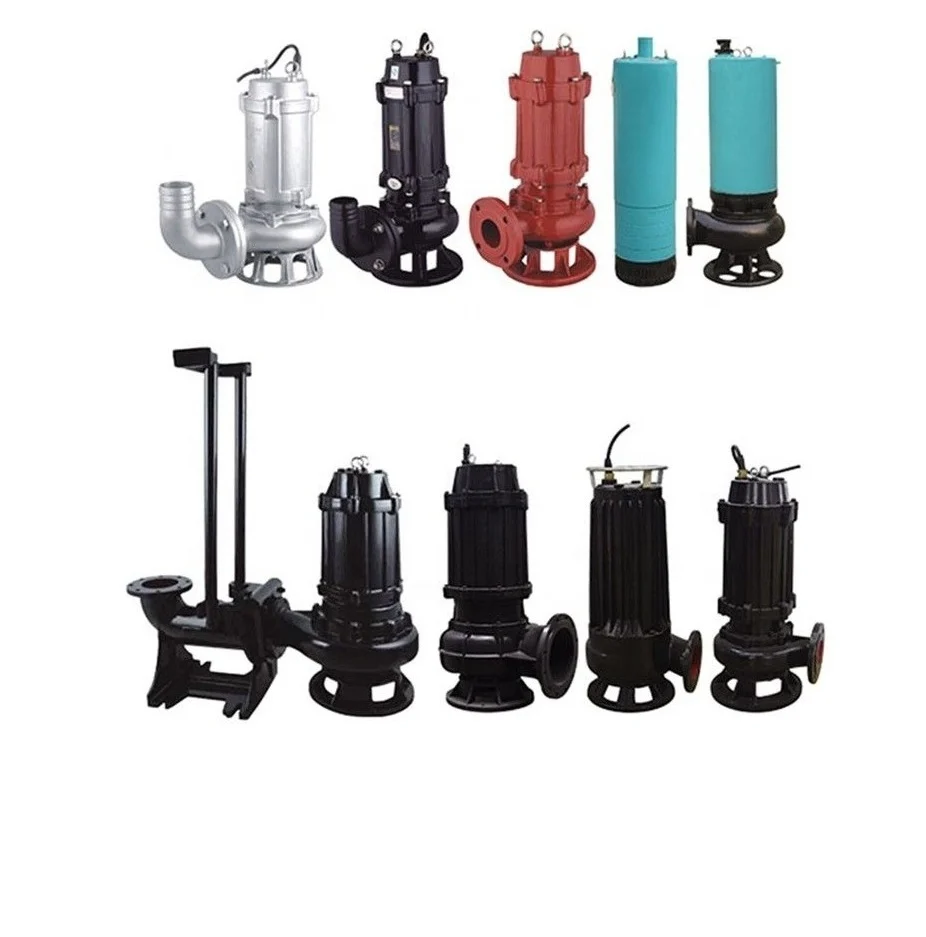

انواع اصلی پمپ های فاضلاب

پمپ های فاضلاب بر اساس مکانیزم عملکرد نوع پروانه و کاربرد به دسته های مختلفی تقسیم می شوند. در ادامه به بررسی انواع اصلی این پمپ ها می پردازیم :

پمپ های لجن کش

پمپ های لجن کش به طور خاص برای انتقال لجن و سیالات غلیظ حاوی درصد بالایی از مواد جامد معلق طراحی شده اند. لجن معمولاً به عنوان مواد جامد ته نشین شده در فاضلاب یا پساب های صنعتی شناخته می شود که دارای ویسکوزیته بالا و ذرات جامد درشت است. پمپ های لجن کش با طراحی خاص پروانه و محفظه قادر به انتقال این نوع سیالات بدون گرفتگی و انسداد هستند.

اصول عملکرد پمپ های لجن کش :

پمپ های لجن کش معمولاً از نوع پمپ های سانتریفیوژ هستند. در این پمپ ها یک پروانه چرخان نیروی گریز از مرکز ایجاد می کند که سیال را به سمت خروجی پمپ هدایت می کند. طراحی پروانه در پمپ های لجن کش به گونه ای است که فضای عبور سیال بزرگتر بوده و پره ها دارای لبه های باز و مقاوم در برابر سایش هستند تا از گرفتگی و آسیب ناشی از ذرات جامد جلوگیری شود. برخی از پمپ های لجن کش از پروانه های ورتکس (Vortex) یا کانال باز (Open Channel) استفاده می کنند که اجازه عبور ذرات جامد بزرگتر را می دهد.

اجزای اصلی پمپ های لجن کش :

• پروانه : مهم ترین جزء پمپ لجن کش پروانه است که معمولاً از جنس های مقاوم به سایش مانند چدن آلیاژی یا فولاد ضد زنگ ساخته می شود. پروانه های ورتکس با ایجاد جریان گردابی ذرات جامد را به صورت معلق نگه داشته و از طریق پمپ منتقل می کنند. پروانه های کانال باز نیز با طراحی خاص خود اجازه عبور ذرات جامد بزرگتر را می دهند.
• محفظه پمپ (Volute) : محفظه پمپ لجن کش معمولاً به شکل حلزونی طراحی شده است تا سیال خروجی از پروانه را جمع آوری و به سمت لوله خروجی هدایت کند. جنس محفظه نیز معمولاً از چدن یا فولاد ضد زنگ انتخاب می شود.
• موتور : موتور الکتریکی نیروی لازم برای چرخش پروانه را تامین می کند. انتخاب موتور مناسب با توان و دور مناسب برای عملکرد بهینه پمپ لجن کش ضروری است.
• مکانیکال سیل (Mechanical Seal) : مکانیکال سیل برای جلوگیری از نشت سیال از محل عبور محور پروانه به بیرون پمپ استفاده می شود. در پمپ های لجن کش مکانیکال سیل باید مقاوم به سایش و خوردگی ناشی از ذرات جامد باشد.
• یاتاقان ها (Bearings) : یاتاقان ها محور پروانه را در موقعیت خود نگه داشته و امکان چرخش روان آن را فراهم می کنند. یاتاقان های پمپ های لجن کش باید قادر به تحمل بارهای سنگین و ارتعاشات ناشی از سیال غلیظ باشند.

کاربردهای پمپ های لجن کش :

• تصفیه خانه های فاضلاب : انتقال لجن فعال لجن ته نشین شده و لجن تغلیظ شده در مراحل مختلف تصفیه فاضلاب.
• صنایع غذایی و کشاورزی : انتقال ضایعات کشاورزی لجن حاصل از فرآوری مواد غذایی و کودهای مایع.
• صنایع معدنی : انتقال دوغاب مواد معدنی لجن حفاری و پساب های معدنی.
• صنایع ساختمانی : تخلیه آب گل آلود و لجن از گودال های ساختمانی و تونل ها.
• صنایع کاغذسازی : انتقال خمیر کاغذ و لجن حاصل از فرآیند تولید کاغذ.

پمپ های خرد کن دار

پمپ های خرد کن دار نوعی از پمپ های فاضلاب هستند که علاوه بر انتقال سیال مجهز به مکانیزم خرد کردن ذرات جامد درشت نیز می باشند. این پمپ ها برای انتقال فاضلاب های حاوی مواد جامد فیبری پارچه پلاستیک و دیگر مواد مشابه که می توانند باعث گرفتگی پمپ های معمولی شوند بسیار مناسب هستند. پمپ های خرد کن دار معمولاً در سیستم های فاضلاب خانگی تجاری و صنعتی که احتمال ورود مواد جامد درشت به سیستم وجود دارد استفاده می شوند.

اصول عملکرد پمپ های خرد کن دار :

پمپ های خرد کن دار از یک مکانیزم خرد کن در ورودی پمپ استفاده می کنند. این مکانیزم معمولاً شامل یک یا چند تیغه چرخان است که مواد جامد درشت را قبل از ورود به پروانه پمپ خرد و ریز می کنند. پس از خرد شدن ذرات جامد سیال به همراه ذرات ریز شده توسط پروانه پمپ به سمت خروجی هدایت می شود. پمپ های خرد کن دار نیز معمولاً از نوع پمپ های سانتریفیوژ هستند.

اجزای اصلی پمپ های خرد کن دار :

• مکانیزم خرد کن (Grinder Mechanism) : مهم ترین جزء پمپ خرد کن دار مکانیزم خرد کن است که معمولاً شامل تیغه های فولادی مقاوم و تیز است. مکانیزم خرد کن می تواند از نوع چرخشی (Rotary) یا رفت و برگشتی (Reciprocating) باشد. مکانیزم های چرخشی معمولاً کارآمدتر و پرکاربردتر هستند.
• پروانه : پروانه پمپ خرد کن دار معمولاً از نوع پروانه های باز یا نیمه باز است تا از گرفتگی ناشی از ذرات ریز شده جلوگیری شود.
• محفظه پمپ : محفظه پمپ خرد کن دار نیز مانند پمپ های لجن کش به شکل حلزونی طراحی شده است.
• موتور : موتور پمپ خرد کن دار باید توان کافی برای چرخاندن پروانه و مکانیزم خرد کن را داشته باشد.
• مکانیکال سیل و یاتاقان ها : مانند پمپ های لجن کش مکانیکال سیل و یاتاقان های پمپ خرد کن دار باید مقاوم به سایش و خوردگی باشند.

کاربردهای پمپ های خرد کن دار :

• ایستگاه های پمپاژ فاضلاب : انتقال فاضلاب خام شهری و صنعتی که حاوی مواد جامد درشت و فیبری است.
• سیستم های فاضلاب خانگی و تجاری : جلوگیری از گرفتگی پمپ ها و لوله ها در سیستم های فاضلاب ساختمان ها و مجتمع های تجاری.
• صنایع فرآوری مواد غذایی : انتقال پسماندهای غذایی و ضایعات کشاورزی حاوی مواد فیبری و درشت.
• بیمارستان ها و مراکز بهداشتی : انتقال فاضلاب های بیمارستانی که ممکن است حاوی مواد پزشکی و زباله های جامد باشند.
• صنایع کشتارگاهی : انتقال خونابه و ضایعات کشتارگاهی حاوی مواد جامد درشت.

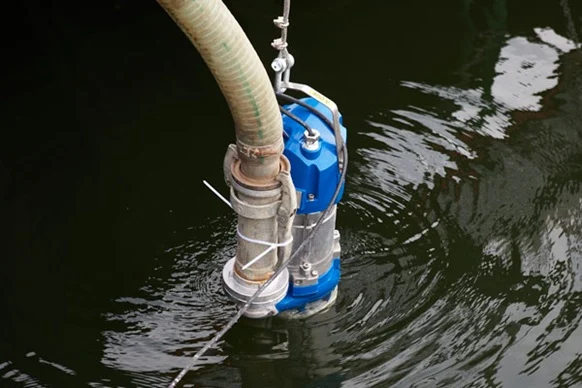

پمپ های مستغرق فاضلاب

پمپ های مستغرق فاضلاب نوعی از پمپ های فاضلاب هستند که به طور کامل در سیال غوطه ور می شوند. این پمپ ها معمولاً برای انتقال فاضلاب از چاه ها مخازن زیرزمینی و مکان های جمع آوری فاضلاب که دسترسی به آن ها دشوار است استفاده می شوند. پمپ های مستغرق فاضلاب به دلیل نصب آسان عملکرد بی صدا و نیاز کم به فضای نصب بسیار پرکاربرد هستند.

اصول عملکرد پمپ های مستغرق فاضلاب :

پمپ های مستغرق فاضلاب معمولاً از نوع پمپ های سانتریفیوژ عمودی هستند که موتور و پمپ در یک واحد یکپارچه قرار گرفته اند. موتور پمپ به طور کامل آب بندی شده و در داخل محفظه ضد آب قرار دارد. سیال از طریق ورودی پمپ در قسمت پایین پمپ وارد شده و پس از عبور از پروانه و محفظه پمپ از طریق لوله خروجی به بیرون منتقل می شود. خنک کاری موتور در پمپ های مستغرق فاضلاب معمولاً توسط سیال پمپ شونده انجام می شود.

اجزای اصلی پمپ های مستغرق فاضلاب :

• پمپ و موتور یکپارچه : موتور و پمپ در یک واحد یکپارچه و آب بندی شده قرار دارند.
• پروانه : پروانه های پمپ های مستغرق فاضلاب می تواند از نوع پروانه بسته باز ورتکس یا کانال باز باشد بسته به نوع سیال و ذرات جامد موجود.
• محفظه پمپ : محفظه پمپ مستغرق فاضلاب معمولاً از جنس چدن فولاد ضد زنگ یا پلاستیک مقاوم ساخته می شود.
• کابل برق ضد آب : کابل برق پمپ مستغرق فاضلاب باید ضد آب و مقاوم در برابر خوردگی باشد تا از نفوذ آب به داخل موتور جلوگیری شود.
• فلوتر (Float Switch) : فلوتر برای کنترل سطح سیال و روشن و خاموش کردن اتوماتیک پمپ استفاده می شود. فلوتر می تواند از نوع مکانیکی یا الکترونیکی باشد.

کاربردهای پمپ های مستغرق فاضلاب :

• ایستگاه های پمپاژ فاضلاب کوچک و متوسط : انتقال فاضلاب از چاه های جمع آوری و مخازن زیرزمینی.
• تخلیه آب از زیرزمین ها و گودال های ساختمانی : تخلیه آب های سطحی و آب های نفوذی به زیرزمین ها.
• سیستم های آبیاری : پمپاژ آب از چاه ها و منابع آب سطحی برای آبیاری.
• صنایع دریایی : تخلیه آب از کشتی ها و اسکله ها.
• کاربردهای اضطراری : تخلیه سیلاب و آب گرفتگی در شرایط اضطراری.

استانداردهای بین المللی پمپ های فاضلاب

پمپ های فاضلاب باید مطابق با استانداردهای بین المللی طراحی تولید و تست شوند تا از عملکرد ایمن و قابل اعتماد آن ها اطمینان حاصل شود. برخی از استانداردهای مهم مرتبط با پمپ های فاضلاب عبارتند از :

• ISO ۹۹۰۶ : استاندارد بین المللی برای تست عملکرد هیدرولیکی پمپ های سانتریفیوژ. این استاندارد روش های تست دبی هد توان و راندمان پمپ ها را مشخص می کند.
• ANSI/HI ۹.۶.۴ : استاندارد موسسه هیدرولیک آمریکا برای پمپ های مستغرق فاضلاب و لجن کش. این استاندارد الزامات طراحی ساخت و تست پمپ های مستغرق را تعیین می کند.
• EN ۱۲۰۵۰ : استاندارد اروپایی برای پمپ های فاضلاب خانگی و تجاری. این استاندارد الزامات ایمنی عملکرد و نشانه گذاری پمپ های فاضلاب را مشخص می کند.
• IEC ۶۰۰۳۴ : استاندارد بین المللی برای موتورهای الکتریکی گردان. این استاندارد الزامات عملکرد ایمنی و تست موتورهای الکتریکی مورد استفاده در پمپ ها را تعیین می کند.

رعایت این استانداردها توسط تولیدکنندگان پمپ های فاضلاب تضمین کننده کیفیت ایمنی و قابلیت اطمینان این تجهیزات است و به کاربران در انتخاب پمپ مناسب و اطمینان از عملکرد صحیح آن کمک می کند.

فناوری های پیشرفته در پمپ های فاضلاب

صنعت پمپ های فاضلاب به طور مداوم در حال توسعه و پیشرفت است و فناوری های جدیدی برای بهبود عملکرد افزایش راندمان و کاهش هزینه های بهره برداری این پمپ ها ارائه می شود. برخی از فناوری های پیشرفته در پمپ های فاضلاب عبارتند از :

• پمپ های هوشمند (Smart Pumps) : پمپ های هوشمند مجهز به سنسورها کنترلرها و سیستم های ارتباطی هستند که امکان مانیتورینگ و کنترل از راه دور عملکرد پمپ را فراهم می کنند. این پمپ ها می توانند پارامترهای مهمی مانند دبی فشار دما ارتعاشات و توان مصرفی را اندازه گیری کرده و اطلاعات را به سیستم های مرکزی ارسال کنند. پمپ های هوشمند قابلیت تنظیم خودکار عملکرد بر اساس شرایط عملیاتی را دارند و می توانند به بهینه سازی مصرف انرژی و افزایش طول عمر پمپ کمک کنند.
• پمپ های با راندمان بالا (High-Efficiency Pumps) : طراحی های جدید پروانه و محفظه پمپ استفاده از مواد سبک و مقاوم و بهره گیری از موتورهای با راندمان بالا منجر به تولید پمپ های فاضلاب با راندمان انرژی بالاتر شده است. این پمپ ها مصرف انرژی را کاهش داده و هزینه های بهره برداری را به طور قابل توجهی پایین می آورند.
• پمپ های با قابلیت خود-تنظیم (Self-Priming Pumps) : پمپ های خود-تنظیم قادر به تخلیه هوا از خط مکش و شروع به پمپاژ سیال بدون نیاز به پرایمینگ دستی هستند. این ویژگی نصب و راه اندازی پمپ ها را آسان تر کرده و در کاربردهایی که احتمال ورود هوا به خط مکش وجود دارد بسیار مفید است.
• پمپ های با مواد مقاوم به خوردگی و سایش (Corrosion and Abrasion Resistant Pumps) : استفاده از مواد پیشرفته مانند آلیاژهای خاص فولاد ضد زنگ چدن های آلیاژی مقاوم به سایش سرامیک ها و پلیمرهای مهندسی عمر مفید پمپ های فاضلاب را در شرایط سخت کاری و سیالات خورنده و سایشی افزایش می دهد.
• سیستم های مانیتورینگ و عیب یابی آنلاین (Online Monitoring and Diagnostic Systems) : سیستم های مانیتورینگ آنلاین با استفاده از سنسورها و نرم افزارهای پیشرفته وضعیت پمپ ها را به طور مداوم پایش کرده و در صورت بروز هرگونه مشکل یا نقص فنی هشدارهای لازم را ارسال می کنند. این سیستم ها به تشخیص زودهنگام مشکلات جلوگیری از خرابی های ناگهانی و برنامه ریزی تعمیرات پیشگیرانه کمک می کنند.

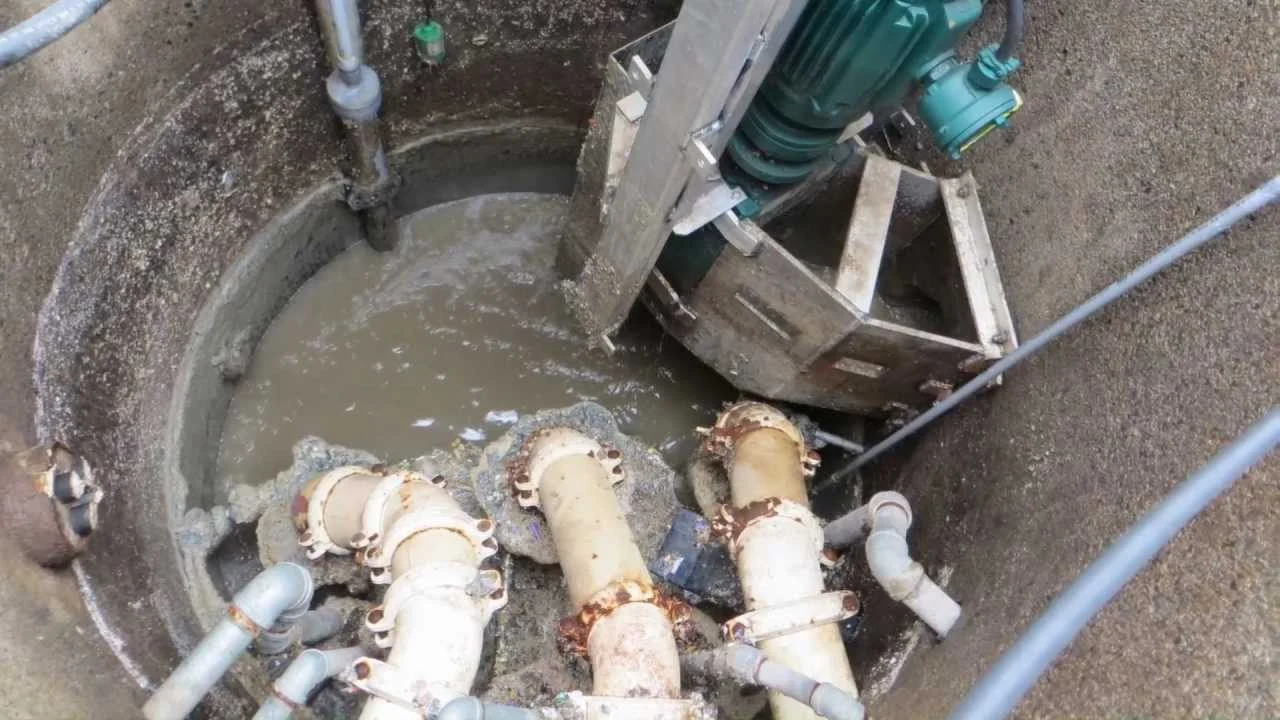

نکات فنی مهم در انتخاب و بهره برداری از پمپ های فاضلاب

انتخاب و بهره برداری صحیح از پمپ های فاضلاب نقش مهمی در عملکرد بهینه سیستم های انتقال و تصفیه فاضلاب دارد. در ادامه به برخی از نکات فنی مهم در این زمینه اشاره می شود :

• انتخاب نوع پمپ مناسب : با توجه به نوع سیال میزان ذرات جامد ویسکوزیته هد و دبی مورد نیاز نوع پمپ مناسب (لجن کش خرد کن دار مستغرق و غیره) را انتخاب کنید. در نظر گرفتن ویژگی های سیال و شرایط کاری کلید انتخاب صحیح پمپ است.
• محاسبه دقیق هد و دبی : محاسبه دقیق هد و دبی مورد نیاز سیستم برای انتخاب پمپ با ظرفیت مناسب ضروری است. انتخاب پمپ با ظرفیت بیش از حد نیاز منجر به مصرف انرژی اضافی و هزینه بیشتر می شود. انتخاب پمپ با ظرفیت کمتر از نیاز عملکرد سیستم را مختل می کند.
• توجه به جنس مواد سازنده پمپ : جنس مواد سازنده پمپ باید با نوع سیال و شرایط کاری سازگار باشد. در محیط های خورنده و سایشی استفاده از پمپ های با مواد مقاوم به خوردگی و سایش ضروری است.
• نصب صحیح پمپ : نصب صحیح پمپ مطابق با دستورالعمل های سازنده برای عملکرد بهینه و جلوگیری از مشکلات احتمالی بسیار مهم است. توجه به تراز بودن پمپ اتصالات صحیح لوله ها و کابل های برق و تهویه مناسب موتور از جمله نکات مهم در نصب پمپ است.
• راه اندازی و تست اولیه : پس از نصب پمپ راه اندازی و تست اولیه برای اطمینان از عملکرد صحیح پمپ و سیستم ضروری است. بررسی دبی فشار صدا و ارتعاشات پمپ و اطمینان از عدم وجود نشتی از جمله موارد مهم در تست اولیه است.
• نگهداری و تعمیرات دوره ای : انجام نگهداری و تعمیرات دوره ای منظم برای افزایش طول عمر پمپ و جلوگیری از خرابی های ناگهانی ضروری است. بازرسی دوره ای پمپ روغن کاری یاتاقان ها بررسی مکانیکال سیل و تمیز کردن پروانه و محفظه پمپ از جمله اقدامات مهم در نگهداری پمپ است.
• توجه به راندمان انرژی : انتخاب پمپ های با راندمان انرژی بالا و بهینه سازی سیستم پمپاژ می تواند به کاهش مصرف انرژی و هزینه های بهره برداری کمک کند. استفاده از پمپ های هوشمند و سیستم های کنترل سرعت موتور از جمله راهکارهای افزایش راندمان انرژی است.

کاربردهای صنعتی پمپ های فاضلاب

پمپ های فاضلاب در طیف گسترده ای از صنایع مختلف کاربرد دارند. در ادامه به برخی از صنایع مهم و کاربردهای پمپ های فاضلاب در این صنایع اشاره می شود :

• صنعت تصفیه آب و فاضلاب : پمپ های فاضلاب نقش حیاتی در تصفیه خانه های آب و فاضلاب شهری و صنعتی ایفا می کنند. این پمپ ها برای انتقال فاضلاب خام لجن پساب های تصفیه شده و مواد شیمیایی مورد استفاده در فرآیند تصفیه به کار می روند.
• صنایع نفت گاز و پتروشیمی : پمپ های فاضلاب در صنایع نفت گاز و پتروشیمی برای انتقال پساب های صنعتی آب های آلوده به نفت و مواد شیمیایی و لجن های نفتی استفاده می شوند. این پمپ ها باید مقاوم به مواد شیمیایی خورنده و قابل اشتعال باشند.
• صنایع غذایی و نوشیدنی : پمپ های فاضلاب در صنایع غذایی و نوشیدنی برای انتقال ضایعات غذایی پساب های شستشو و لجن حاصل از فرآوری مواد غذایی به کار می روند. در این صنایع رعایت استانداردهای بهداشتی و استفاده از پمپ های با جنس مواد بهداشتی بسیار مهم است.
• صنایع کشاورزی : پمپ های فاضلاب در کشاورزی برای انتقال کودهای مایع پساب های کشاورزی و آب های گل آلود استفاده می شوند. این پمپ ها باید مقاوم به مواد شیمیایی کشاورزی و ذرات جامد موجود در پساب ها باشند.
• صنایع معدنی و فلزی : پمپ های فاضلاب در صنایع معدنی و فلزی برای انتقال دوغاب مواد معدنی لجن حفاری پساب های معدنی و آب های اسیدی استفاده می شوند. این پمپ ها باید مقاوم به سایش و خوردگی ناشی از مواد معدنی و اسیدی باشند.
• صنایع ساختمانی : پمپ های فاضلاب در صنعت ساختمان برای تخلیه آب گل آلود و لجن از گودال های ساختمانی تونل ها و زیرزمین ها به کار می روند. پمپ های مستغرق و پمپ های خود-تنظیم در این صنعت بسیار پرکاربرد هستند.

نتیجه گیری

پمپ های فاضلاب لجن کش و خرد کن دار تجهیزات ضروری در صنایع مختلف و تاسیسات زیربنایی هستند که نقش حیاتی در انتقال سیالات آلوده و حاوی ذرات جامد ایفا می کنند. انتخاب صحیح نوع پمپ توجه به اصول عملکرد اجزای اصلی استانداردهای بین المللی و فناوری های پیشرفته و رعایت نکات فنی مهم در بهره برداری کلید عملکرد بهینه و طول عمر بالای این پمپ ها است. با پیشرفت فناوری و ارائه پمپ های هوشمند با راندمان بالا و با قابلیت مانیتورینگ آنلاین انتظار می رود که صنعت پمپ های فاضلاب به سمت بهینه سازی مصرف انرژی کاهش هزینه های بهره برداری و افزایش قابلیت اطمینان حرکت کند.
