انواع پی ال سی فتک

فاتک با ارائه سیستم کنترل مبتنی بر plc خود، دو سری plc را در پاسخ به نیازها و چالش های صنعت راه اندازی کرده است.

این دو سری از PLC های فاتک سری B1 و سری FBS هستند

فاتک PLC سری B1

به طور کلی می توان گفت که سری B1 برای کاربردهای ساده و پروژه های کوچک مانند کنترل ساده یک دستگاه با اجزای در حال اجرا در کنار هم استفاده می شود.

بهترین مزیت این سری PLC قیمت مقرون به صرفه آن است

این سری PLC فتاک با مینی پی ال ​​سی هایی مانند LOGO قابل مقایسه است! شرکت زیمنس است.

همانطور که گفته شد مزیت اصلی این سری هزینه اقتصادی و در دسترس بودن آن برای سیستم های کنترل کوچک است که نسبت به سیستم های مدار کنترل ارزان تر هستند، به دلیل معماری اجتماعی ساده و اقتصادی، این سری شامل چهار سطح فضا و نویز می باشد. سری B1 در لوازم خانگی نسبتا کوچک استفاده می شود. با دستورالعمل های ساده در راه اندازی، برنامه نویسی سری B1 نیز مانند winproladder سری Fatak Fbs برای محیطی آسان و دوستانه برای مهندسان است.

تفاوت اصلی سری B1 با سری Fatak Fbs تعداد ورودی و خروجی است که منجر به انتخاب سرعت پردازش کمتر برای سری B1 می شود.

سری FBs فاتک PLC

پی ال سی فتک سری FB ها برای کاربردهای نسبتا پیچیده تر و بزرگتر مانند سروو موتورها و موتورهای پله ای و غیره استفاده می شوند.

کنترلرهای منطقی سری Fbs Fatak plc واقعا یک PLC کوچک در صنعت اتوماسیون هستند و از نظر تعداد ورودی و خروجی می توان آن را با سری S7-1200 زیمنس یا شرکت ABB مقایسه کرد اما در عین حال می توانید در نظر. با توجه به عملکرد عالی خود، آن را با پذیرش حتی PLC های سطح متوسط ​​مقایسه کرده اند.

یکی از ویژگی های مهم این سری فاتک PLC وجود پنج پورت ارتباطی برای به اشتراک گذاری اطلاعات و داده ها با سایر ابزارهای سیستم اتوماسیون صنعتی با توجه به نیاز روزافزون به توپولوژی شبکه و کنترل است.

از میان این پنج پورت می توان به USB، RS232، RS485، Ethernet، CANopen® و ZigBee™ اشاره کرد.

علاوه بر این 5 پورت ارتباطی، سری Fbs تا 256 عدد ورودی/خروجی را در اختیار شما قرار می دهد که سطحی از کنترل را نشان می دهد که نزدیک به حد متوسط ​​خانواده PLC از برندهای دیگر است.

سری Fbs Fbs plc به سه دسته تقسیم می شود:

سری اقتصادی MA

MC کارایی بالا

MN همان سری MC پرسرعت است.

برای رفع نیاز PLC های کوچک تا متوسط.

در مجموع 17 ماژول DI/DO و 19 ماژول NI/NO موجود است.

در برنامه Fbs فاتک تمامی محصولات اصلی (واحدهای مانین) ساختار فیزیکی یکسانی دارند و اختلاف آنها بیشتر از عرض آن نیست که ناشی از افزایش ورودی هاست.

در حال حاضر ماژول های اصلی سری Fbs در چهار محفظه مختلف با عرض 60، 90، 140 و 175 میلی متر عرضه می شوند.

از سری Fbs می توان با نرم افزار قدرتمند خود به نام … برنامه نویسی نکته مهم وجود بیش از 300 دستور برای نیازهای برنامه نویس است که به این معنی است که طول برنامه کاهش یافته و توالی آن افزایش می یابد. 300 بلوک آماده برنامه، که به طور طبیعی تغییرات و به روز رسانی را آسان تر می کند.

در سری Fbs Fatak لیست کاملی از دروس اضافه شده به پردازنده (قسمت اصلی) شامل دماسنج دیجیتال، لودسل هفت قسمتی و … داریم.

تفاوت اصلی سری B1 با سری فاتک Fbs تعداد ورودی و خروجی است که منجر به انتخاب سرعت پردازش کمتر برای این سری B1 می شود.

مقایسه سری fbs و b1

هر دو سری PLC فتاک از یک ریزپردازنده با معماری یکسان استفاده می کنند، یعنی Soc، تمام مدل های CPU هر دو سری فشرده هستند، یعنی تعداد ورودی و خروجی دیجیتال به طور پیش فرض در CPU وجود دارد.

حداکثر فرکانس پالس ورودی و خروجی در B1 10 کیلوهرتز است، اما در سری FBS فاتک، مدل MN می تواند سیگنال هایی را تا 920 کیلوهرتز بخواند و تولید کند.

تفاوت عمده دیگر بین این دو سری، قابلیت پشتیبانی از ماژول های ورودی/خروجی و توسعه برای اتصال حداکثر 512 ورودی و خروجی برای FB در هر مدل است، به دیتاشیت آن مدل مراجعه کنید.

از نظر قابلیت اطمینان، به دلیل سیستم پردازنده یکسان، هر دو مدل از قابلیت اطمینان یکسانی برخوردار هستند. همچنین نرم افزار برنامه نویسی در هر دو سری یکسان است.

یکی دیگر از تفاوت های این دو خط منبع تغذیه است، سری FBS فاتک دارای منبع تغذیه داخلی بوده و می توان به منبع برق 220 ولت شهر متصل شد، در حالی که سری B1 فاتک این ویژگی را ندارد و نیاز به تغذیه از منبع برق دارد . برای کار از 24 ولت DC استفاده می کند که بسیار گران است.

شرکت صنعت صنعت کوشا آفرین (کنترل سنگ) در 20 سال اخیر به عنوان بخش خصوصی در زمینه تجارت تجهیزات صنعتی فعال بوده و به جمع مشاوران و تامین کنندگان برق صنعتی و اتوماسیون برند برتر پیوسته است. دستگاه این شرکت فعالیت های برند پنتاکس، دلتا و فاتک را در قالب فروش، خدمات پس از فروش، آموزش و اجرای پروژه های صنعتی ارائه می دهد.

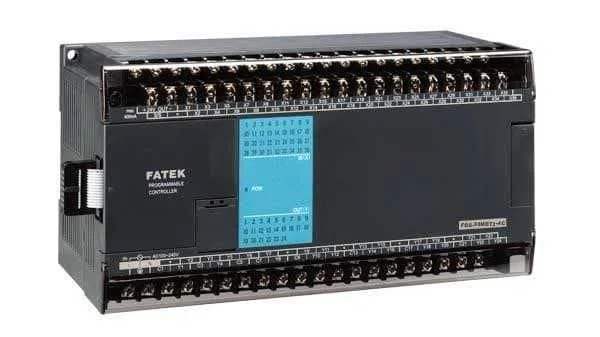

سری فاتک FBS PLC نسل جدیدی از PLC های کوچک برای استفاده در محیط های کوچک تا متوسط ​​با پنج پورت ارتباطی تا 256 ورودی و خروجی است که بهترین PLC در کلاس خود است.

تمامی مدل های پی ال ​​سی فاتک که در ادامه ارائه خواهد شد دارای دو نوع ترانزیستور و رله بسته به نیاز کاربر می باشند که برای تولید پالس و تعداد تغییرات زیاد و در کاربردهای ساده که نیاز به اپراتورهای بالا دارند استفاده می شود. اجباری، از نوع رله قابل استفاده است، علاوه بر این سلاح، 64 پورت ورودی آنالوگ و خروجی آنالوگ (NI) (NO) برای سلاح های سری FBS در نظر گرفته شده است.

فتاک PLC سری FBS را به سه نوع تقسیم و توزیع کرد. این سه نوع خانواده دارای ویژگی های مشترک و ویژه ای هستند که در زیر می توان به آنها اشاره کرد.

ماژول حافظه برای افزایش حافظه داخلی

تامین کلید داخلی و قابلیت اتصال مستقیم به برق شهری.

پورت ارتباطی به طور پیش فرض ثابت شده است

تقویم داخلی و ساعت

32 حلقه کنترل PID

با توجه به معرفی سری MA PLC FBS که اخیراً با MB جایگزین شده و از نوع فاتک PLC محسوب می شود، قادر به تولید پالس های 100 کیلوهرتز از نوع ترانزیستوری، پشتیبانی از اجزای ارتباطی دست چپ است. توسعه را متوقف کنید. خانواده، ثانیا PLC های MC که به عنوان سری های فاتیک با کارایی بالا و سری FBS با فاصله متوسط ​​شناخته می شوند، از ویژگی های این خانواده هستند. برای تولید و خواندن فرکانس 200 کیلوهرتز و همچنین قابلیت گسترش پنج پورت ارتباطی نیز از سپتامبر خارج شده است. یک مولد پالس فرکانس بالا که پرچمدار PLC های فاتک محسوب می شود، برای کنترل سروو موتورها استفاده می شود که می تواند یک قطار پالس تا 920 کیلوهرتز را برای کنترل محور فرکانس بالا تولید کند.

فاتک در مجموع 17 نوع مختلف CPU و سیستم FBS فاتک PLC را منتشر کرده است که همگی فشرده و ماژولار هستند که به طور پیش فرض به معنای ورودی و خروجی های دیجیتال زیادی و همچنین قابل ارتقا و ارتقا هستند. سمت راست آنالوگ و دیجیتال برای ورودی و خروجی است، سمت چپ برای گسترش ماژول ارتباطی PLC است.

یکی از مزایای پی ال ​​سی های گیت که قطعا در اکثر آنها وجود دارد و در انتخاب می توان به آن دقت کرد امکان ایزوله بودن ترمینال ها می باشد که در صورت خرابی و جابجایی PLC کمک شایانی به کاربر خواهد کرد. می کند، قدرت آن را مقایسه کنید. برند تولیدی علاوه بر سخت افزار، سازنده PLC باید به نرم افزار و کامپایلر توسعه دهنده برنامه نویسی نیز توجه ویژه ای داشته باشد، اما بر خلاف برندهای معروف، نرم افزار Winprolader را با سهولت و سادگی ایجاد می کند. سعی شده است نرم افزاری ساخته شود که توسط یک کاربر معمولی قابل استفاده باشد و حتی یک مبتدی نیز بتواند برنامه بنویسد و دانلود کند، برای رسیدن به این هدف فتک 300 دستور ایجاد کرده است که تا حدودی مانند یک کتابخانه برای افرادی است که با آنها کار کرده اند آردوینو. این نرم افزار می تواند تقریباً تمام وظایف اتوماسیون مورد نیاز کاربر را انجام دهد. فرآیند تولید را می توان در این 300 دستورالعمل پیدا کرد و نوشتن و توسعه برنامه آسان است.

یکی از ویژگی های سری FBS PLC فاتک ماژول های دما می باشد که در بین مهندسان و صنعت گران کشور محبوبیت پیدا کرده است. شش و 16 بخش; نمایشگر HMI، لودسل ترموکوپل RTD و ترموکوپل و ماژول های جانبی. ورودی و خروجی دیجیتال و آنالوگ است. برنامه ریزی و محصول مناسب پاسخی به این نیاز داد.

برای حفظ بازار و ارائه محصولات مقرون به صرفه برای نیازهای اتوماسیون ساده، فاتک سری B1 را طراحی و روانه بازار کرده است. طراحی و پلت فرم این سری B1 همانند سری FBS است. معماری اجتماعی ریزپردازنده های فاتک و امثال آن می توانید ماژول های توسعه دیجیتال و شبکه را از سمت راست و چپ اضافه کنید. اما تفاوت جزئی اضافه شدن یک ماژول آنالوگ در سمت چپ CPU سری B1، یک پورت ارتباطی RS232 است که در تمام PLC های فاتک B1 هم به صورت ثابت و هم پیش فرض وجود دارد. یکی از تفاوت های اصلی این دو سری در نرم افزار است. برای سادگی B1، از 300 دستور FBS که اغلب انتخاب شده و استفاده می شود استفاده می شود.
